オープン階段手すりユニットRegio(レギオ)

WEBカタログ 取扱説明書

手すりユニット Regioの特長

安全性、施工性はもちろんのこと、開放的なデザインにこだわり、すべてにおいて妥協せず考え抜かれた至極の手すりユニット。

オープン階段手すりユニットRegio(レギオ)は、縦ラインが美しいシンプルなデザインです。施工性、強度においても妥協することなくこだわりました。

空間に合う「アイボリーホワイト」「シルバーグレー」「ダークブラウン」の3色をご用意しました。

訪れる人々を気持ちよく迎え入れ、素適な出会いへのプロローグとなるよう、インテリアのあらゆるシーンで活躍するRegio(レギオ)をイメージアップにお役立てください。

手すりユニット
オーダーシート

Regioのこだわり

  • 施工方法1

    ユニットの角度調整ができるので子柱カットの手間が省けます。

    レギオは独自のロの字型のユニット構造を採用しています。踏面に取付ける際には、ユニットの幅をスライドさせて調整できます。また、手すりを取付ける際にも、ユニットの角度調整( 38°~ 49°)が、スムーズに行えます。現場で子柱をカットする手間がないので、簡単に施工することができます。

  • 施工方法2

    2ケ所でしっかり固定して強度・安全性を高めています。

    階段ユニットを踏面に取付ける際は、踏板と段鼻部分の2ヶ所でしっかり固定しています。ユニットがロの字に組まれているので、手すりのぐらつきもありません。(ベターリングの基準に準じた厳重な強度試験を行っています。)

  • 施工方法3

    インテリアにあわせやすい3色のバリエーションをご用意!

    シャープなラインが美しい縦縞タイプ。開放的な空間を演出します。ユニットカラーは3色をご用意いたしました。ユニット子柱の溝部にはめ込む、アクセントラインを使用することで、さらに美しい仕上げを実現いたします。

製品の品質

レギオは安心安全のため、ベターリビングの基準に準じた厳重な強度試験を行っています。
(財団法人日本建築総合試験所 試験研究センターにて実施)

  • 手すりの水平強度試験

    手すりの水平強度試験
    幅50mmの加力治具を介して笠木の中央または端部に水平荷重を加える強度試験。

    優良住宅部品性能試験方法書「住戸内階段・ハシゴ段(BLT SL:2005) BLT SL-05:手すりの鉛直強度試験」((財)ベターリビング)に準じて行った。
  • 手すりの鉛直強度試験

    手すりの鉛直強度試験
    幅50mmの加力治具を介して笠木の中央に鉛直荷重を加える試験。

    優良住宅部品性能試験方法書「住戸内階段・ハシゴ段(BLT SL:2005) BLT SL-05:手すりの水平強度試験」((財)ベターリビング)に準じて行った。
  • パネルの局部荷重試験

    パネルの局部荷重試験
    笠木およびフレームを支持した試験体のパネル中央に、加圧板(50mm×50mm×10mmの鋼板)および加圧板と同寸法の硬質ゴム(厚さ6mm)を介して鉛直荷重を加える試験。

    優良住宅部品性能試験方法書「墜落防止手すり(BLT SL:2010) BLT SR-26:パネルの局部荷重試験」((財)ベターリビング)に準じて行った。

製品の動画

施工方法

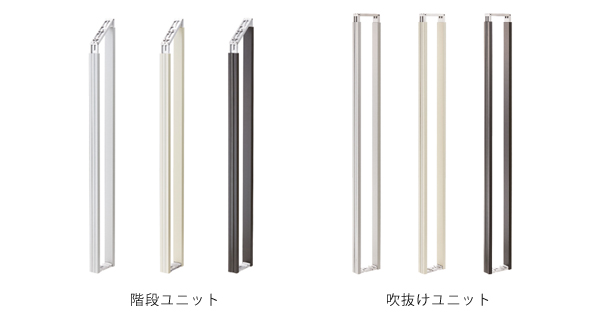

Regioの手すりユニット

階段ユニット

閉鎖的になりがちな階段スペースに、視界をさえぎらず、十分な光と風を感じられます。 縦ラインの美しさが際立つデザインで圧迫感のない開放的な居住空間を演出します。

階段ユニット
品名 品番 内容 入数 材質 仕上げ
階段ユニット RKA-□□-YH02 階段ユニット本体 1本 アルミ押出し材 アクリル
焼付塗装/
サビ止め処理
アクセントライン
883mm/985mm
1本
品名 品番 部材名 サイズ 入数
階段施工部材セット RMKA-□□-YB02 皿+タッピンねじ 3.5×25 3本
皿+タッピンねじ 3.5×20 2本
ナベ+タップタイト 3.5× 6 1本
六角アプセットタッピンねじ 5×30 5本
固定パーツ 1ケ
ベースカバー(カット必要) L=104mm 1ケ

※□□には、色指定が入ります。

吹抜ユニット

吹抜けの空間をいかした開放的なリビングルームでは、階段デザインがインテリアにおいて重要な要素となります。家族の行き来がわかるのでコミュニケーションが深まります。

吹抜ユニット
品名 品番 内容 入数 材質 仕上げ
吹抜ユニット RLA-□□-YH02 吹抜ユニット本体 1本 アルミ押出し材 アクリル
焼付塗装/
サビ止め処理
アクセントライン
1055mm
2本
品名 品番 部材名 サイズ 入数
吹抜施工部材セット RMLA-□□-YB02 皿+タッピンねじ 3.5×20 2本
六角アプセットタッピングねじ 5×70 5本
ベースカバー (カット必要なし) L=84mm 1ケ

※□□には、色指定が入ります。

ユニットカラー

ユニットカラ―
品番 カラー
SG シルバーグレー
IW アイボリーホワイト
DB ダークブラウン

施工割付参考図ダウンロードfree!

部材 図面ダウンロードfree!

オプション 図面ダウンロードfree!

  • 笠木手すり
    品名
    笠木手すり
    品番
    RB●KJ□
    材質
    集成材
    仕上げ
    無塗装
    手すり棒長さ
    4m・3m・2m

    図面PDF

    図面DXF

    ※笠木の仕上塗装・サイズ切断等の対応も可能です。 形状の変更も可能ですが、寸法の変更はできません。
    ※□は色指定、●は手すり棒長さ(2m3m4m)が入ります

  • 笠木手すり
    品名
    笠木用エンド部材
    品番
    RB50KJ□
    材質
    集成材
    仕上げ
    無塗装

    図面PDF

    図面DXF

    ※手すりの化粧=笠木用手摺棒と笠木用エンド部材は、接着で嵌合します。
    ※□は色指定が入ります。

注意事項

・踏板は別途ご用意ください。
・本製品は屋内用です。屋外ではご使用いただけません。
・付属の部品以外は使用しないでください。
・電動ドリルはクラッチ付のトルク調整可能なタイプをご使用ください。
・長尺ビット、L型ビット( 横付ドリル)が必要です。
・廻り階段部には取付けできません。
