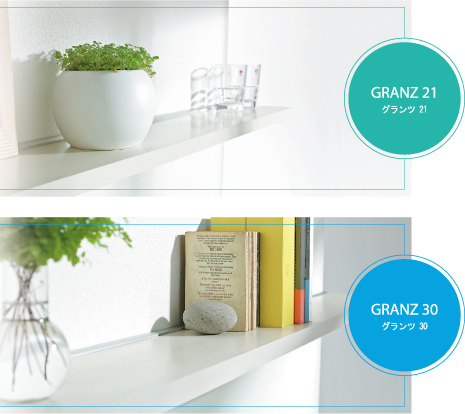

製品の特徴

場所を限定しない多用途設計。サイズ・カラーも組み合わせが自由!

アングル本体を設置して、棚板を固定させるシェルフ&カウンター GRANZ(グランツ)シリーズ。棚板の厚みを21mmと30mmからお選びいただけます。

アングル本体、棚板もオーダーオプションにより、3種類のバリエーションから、自分だけのアレンジが楽しめます。

CROW

設置方法

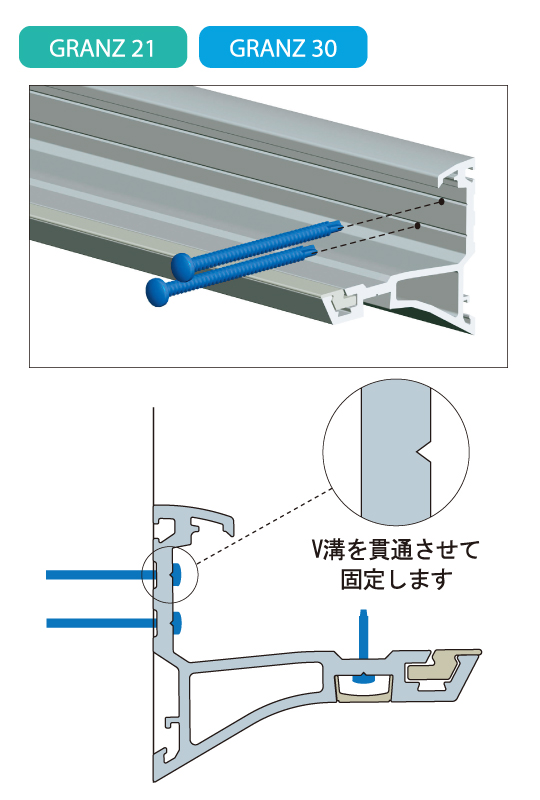

  • GRANZ取付方法

    1.ビス用V溝
    自由な位置にビスをうつことができ、あらゆる柱のピッチに対応します。

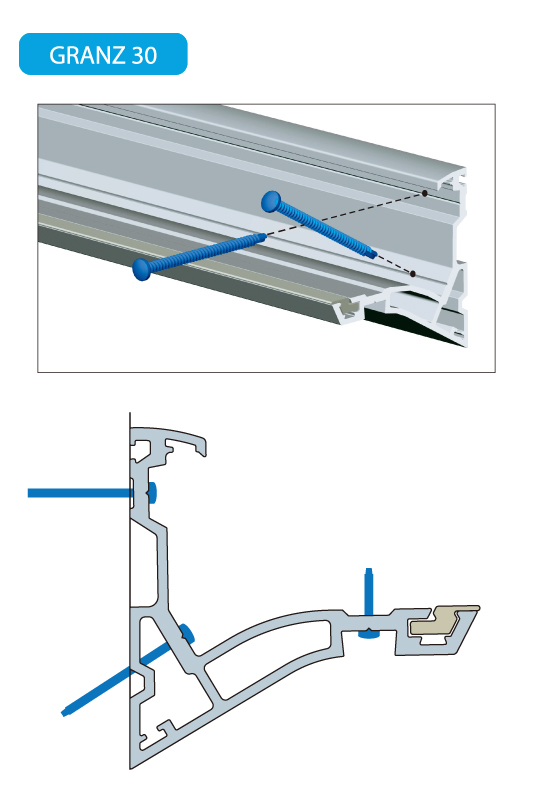

  • GRANZ取付方法

    2.ビスの斜め打ち
    壁面に対して斜めにビスをうつ事で、アングルの保持力を強くします。

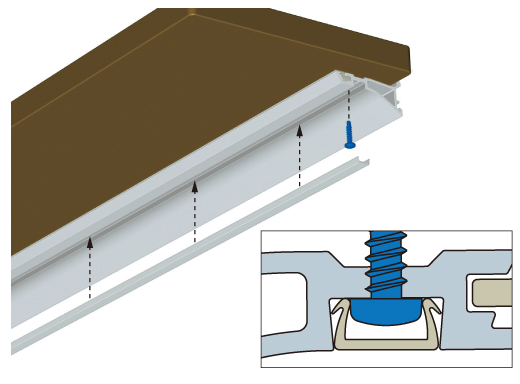

  • GRANZ取付方法

    3.スペーサー
    棚板の厚みの公差に対応します。

ラインナップ

GRANZ21(t21mm) 仕様

材質 安全荷重
アングル本体 スペーサー サイドカバー ビスカバー※1 壁面取付ネジ 棚板取付ネジ
アルミ押し出し材
A63063・
アルマナイト処理
ABS樹脂 PP樹脂 ABS樹脂 LIVE PAN4×60 ナベタッピング4×18 取付ピッチ
455mm間で10kg
(棚板の奥行200mm以内)

※1オプション

品番 本体 スペーサー サイドカバー 壁面取付ネジ 棚板取付ネジ
GSS-0880-S0 880mm×1 880mm×1 左右各1 6 2
GSS-1780-S0 1780mm×1 1780mm×1 左右各1 10 3
GSS-3700-S0 3700mm×1 3700mm×1

GRANZ30(t30mm) 仕様

材質 安全荷重
アングル本体 スペーサー サイドカバー 壁面取付ネジ 棚板取付ネジ
アルミ押し出し材A63063・アルマナイト処理 ABS樹脂 PP樹脂 LIVE PAN4×60 ナベタッピング4×18 取付ピッチ455mm間で20kg(棚板の奥行250mm以内※2)
品番 本体 スペーサー サイドカバー 壁面取付ネジ 棚板取付ネジ
GCS-1780-S0 1780mm×1 1780mm×1 左右各1 10 3
GCS-2980-S0 2980mm×1 2980mm×1 左右各1 14 5
GCS-3700-S0 3700mm×1 3700mm×1

※2 それ以上の場合はカウンター脚をご使用ください。

オプション

  • GRANZオプション
    品名
    アングル本体
    仕上げ
    アルマイト染色
  • GRANZオプション
    品名
    アングル本体
    仕上げ
    塗装
  • GRANZオプション
    品名
    アングル本体
    仕上げ
    シート貼り
  • GRANZオプション
    品名
    ビスカバー
    用途
    下穴にうちつけたビスをカバーします

angleシリーズ ラインナップ

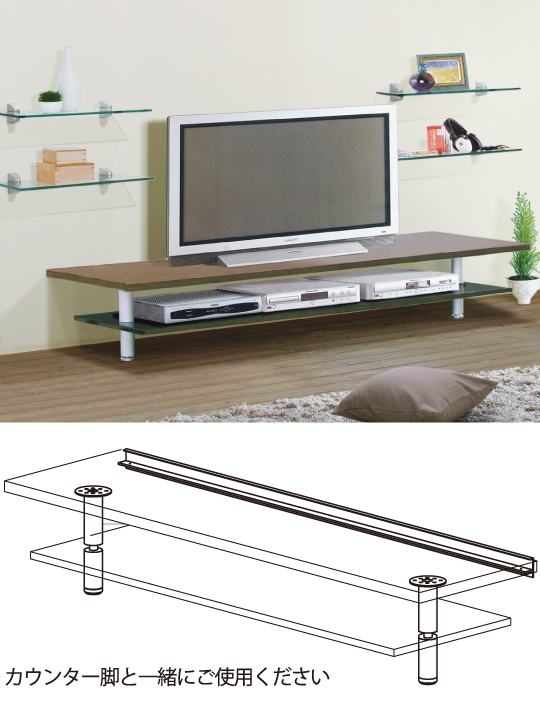

重量のある大型テレビなどの設置に最適です。

angle A(t30mm)

angle A(t30mm) 仕様

材質 安全荷重
アングル本体 木部取付ネジ 壁面取付ネジ
アルミ押し出し材A63063・アルマイト処理 皿+TP3×16 コーススラッドラッパ4.2×65 取付ピッチ455mm間で40kg
品番 販売形態 本体 木部取付ネジ 壁面取付ネジ
KAS-1080-S 受注生産 1080mm 3 6

●カウンター脚部材

品名 品番 サイズ 員数 仕上げ
プレート JP10 100φ 1×2set ユニクロメッキ
ポール JP103 50φ×150 1×2set シルバー塗装
ポール JP103 50φ×100 1×2set シルバー塗装
ゴムパッキング JP4 50φ用 2×2set 合成ゴム
ロックパッキング JP5 50φ用 1×2set ユニクロメッキ
ナット JP12 4分 2×2set ユニクロメッキ
ボルト JP12 4分 1×2set ユニクロメッキ
アジャスター JP15 50φ用 1×2set クロームメッキ

※上記以外も各種サイズご用意いたします。お気軽にお問い合わせください。

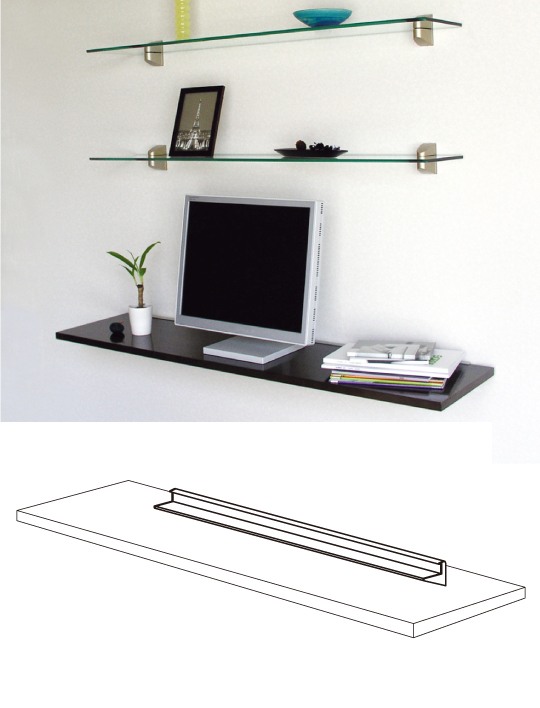

小型テレビの設置に。取付高さを自由に設定できます。

angle B(t30mm)

angle B(t30mm) 仕様

材質 安全荷重
アングル本体 スペーサー サイドカバー 木部取付ネジ 壁面取付ネジ 着脱ネジ
アルミ押し出し材A63063・アルマイト処理 アルミ押し出し材A63063・アルマイト処理 PP樹脂 コーススレッドラッパ3.8×51 コーススレッドラッパ4.2×65 六角穴止めネジとがり先M3×10 取付ピッチ455mm間で10kg(棚板の奥行200mm以内)
品番 販売形態 本体 スペーサー サイドカバー 木部取付ネジ 壁面取付ネジ 着脱ネジ
KBS-1080-S 受注生産 1080mm 1080mm 左右各1 3 6 3
KBS-0600-S 受注生産 600mm 600mm 左右各1 2 4 2
