デザインキャスター(重量用)

重量用のラインナップ

WEBカタログ 取扱説明書

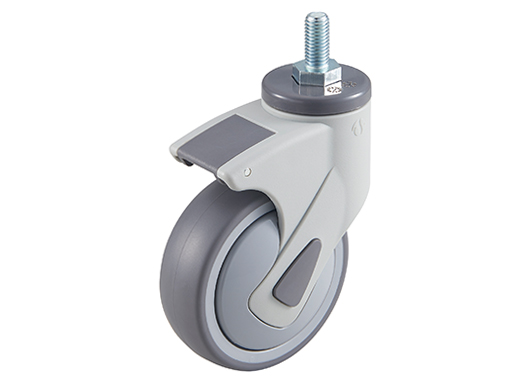

FORTEキャスターφ75の特徴

FORTEキャスターφ75
  • フリータイプ
  • ダブルストッパータイプ
  • 衝撃走行試験
  • 荷重走行試験
  • RoHS

インテリアにマッチする、ダブルストッパー採用の重量用キャスター。

材質 本体 車輪
ナイロン ナイロン+ウレタン巻き

<取付種類>

  • ・プレート
  • ・ボルト
FORTEキャスターφ75

ラインナップ

  • FORTEキャスターφ75
    品名
    FORTE
    品番
    FT-F75B-L
    車輪径
    φ75
    軸長
    25mm
    軸径
    M12×P1.75
    スパナ径F
    17mm※
    スパナ径G
    10mm
    偏芯
    21mm
    タイヤ巾
    52mm
    取付高さ
    91mm
    耐荷重
    70kg

    ※最終増し締めは17平のスパナで締めてください。

    図面PDF

    図面DXF

  • FORTEキャスターφ75
    品名
    FORTE
    品番
    FT-W75B-L
    車輪径
    φ75
    軸長
    25mm
    軸径
    M12×P1.75
    スパナ径F
    17mm※
    スパナ径G
    10mm
    偏芯
    21mm
    タイヤ巾
    52mm
    取付高さ
    91mm
    耐荷重
    70kg

    ※最終増し締めは17平のスパナで締めてください。

    図面PDF

    図面DXF

  • FORTEキャスターφ75
    品名
    FORTE
    品番
    FT-F75P-L
    車輪径
    φ75
    プレート寸法
    70mm×58mm
    取付ピッチ
    55mm×42mm
    取付穴径
    φ8.3
    偏芯
    21mm
    タイヤ巾
    52mm
    取付高さ
    98mm
    耐荷重
    70kg

    図面PDF

    図面DXF

  • FORTEキャスターφ75
    品名
    FORTE
    品番
    FT-W75P-L
    車輪径
    φ75
    プレート寸法
    70mm×58mm
    取付ピッチ
    55mm×42mm
    取付穴径
    φ8.3mm
    偏芯
    21mm
    タイヤ巾
    52mm
    取付高さ
    98mm
    耐荷重
    70kg

    図面PDF

    図面DXF

Portaφ50の特徴

Portaφ50
  • ダブルストッパータイプ
  • 衝撃走行試験
  • RoHS

耐荷重200kgのダブルストッパーキャスター。低重心で安定感があります。

材質 本体 車輪 金具
アルミ合金 ナイロン スチール

<取付種類>

  • ・プレート
Portaφ50

ラインナップ

  • Portaφ50
    品名
    Porta
    品番
    PT-W50P
    車輪径
    φ50
    プレート寸法
    59mm×47mm
    取付ピッチ
    46mm×34mm
    取付穴径
    φ6.3mm×φ10mm
    偏芯
    13.5mm
    タイヤ巾
    84mm
    取付高さ
    59mm
    耐荷重
    200kg

    ※プレートの取り付け穴は皿穴です。

    図面PDF

    図面DXF

TSDキャスターφ75/φ100の特徴

TSDキャスターφ75/φ100
  • フリータイプ
  • ダブルストッパータイプ
  • 衝撃走行試験
  • 荷重走行試験

ダブルストッパー採用の重量用キャスター。

材質 本体 車輪 金具
ナイロン ナイロン+ウレタン巻き スチール(三価ホワイト仕上)

<取付種類>

  • ・プレート
  • ・ボルト
TSDキャスターφ75/φ100

ラインナップ

  • TSDキャスターφ75
    品名
    TSD Caster
    品番
    (1)T75-BU
    (2)T100-BU
    車輪径
    (1)φ75
    (2)φ100
    軸長
    (1)20mm
    (2)25mm
    軸径
    (1)M10×P1.5
    (2)M12×P1.25
    スパナ径F
    (1)17mm
    (2)21mm
    偏芯
    (1)21mm
    (2)28mm
    タイヤ巾
    (1)61mm
    (2)70mm
    取付高さ
    (1)86mm
    (2)116mm
    耐荷重
    (1)60kg
    (2)100kg

    図面PDF

    図面DXF

  • TSDキャスターφ75
    品名
    TSD Caster
    品番
    (1)TSD75-BU
    (2)TSD100-BU
    車輪径
    (1)φ75
    (2)φ100
    軸長
    (1)20mm
    (2)25mm
    軸径
    (1)M10×P1.5
    (2)M12×P1.25
    スパナ径F
    (1)17mm
    (2)21mm
    偏芯
    (1)21mm
    (2)28mm
    タイヤ巾
    (1)61mm
    (2)70mm
    取付高さ
    (1)86mm
    (2)116mm
    耐荷重
    (1)60kg
    (2)100kg

    図面PDF

    図面DXF

  • TSDキャスターφ75
    品名
    TSD Caster
    品番
    (1)T75-PU
    (2)T100-PU
    車輪径
    (1)φ75
    (2)φ100
    プレート寸法
    (1)70mm×58mm
    (2)96mm×70mm
    取付ピッチ
    (1)55mm×42mm
    (2)74mm×45mm
    取付穴径
    (1)φ8.5
    (2)φ9
    偏芯
    (1)21mm
    (2)28mm
    タイヤ巾
    (1)61mm
    (2)70mm
    取付高さ
    (1)94mm
    (2)125mm
    耐荷重
    (1)60kg
    (2)100kg

    図面PDF

    図面DXF

  • TSDキャスターφ75
    品名
    TSD Caster
    品番
    (1)TSD75-PU
    (2)TSD100-PU
    車輪径
    (1)φ75
    (2)φ100
    プレート寸法
    (1)70mm×58mm
    (2)96mm×70mm
    取付ピッチ
    (1)55mm×42mm
    (2)74mm×45mm
    取付穴径
    (1)φ8.5
    (2)φ9
    偏芯
    (1)21mm
    (2)28mm
    タイヤ巾
    (1)61mm
    (2)70mm
    取付高さ
    (1)94mm
    (2)125mm
    耐荷重
    (1)60kg
    (2)100kg

    図面PDF

    図面DXF

KTキャスターφ100の特徴

KTキャスターφ100
  • フリータイプ
  • ダブルストッパータイプ
  • 衝撃走行試験
  • 荷重走行試験

φ100の重量用キャスター。ダブルストッパー採用。

材質 本体 車輪 金具
ナイロン ナイロン+ウレタン巻き スチール(三価ホワイト仕上)

<取付種類>

  • ・プレート
  • ・ボルト
KTキャスターφ100

ラインナップ

  • KTキャスターφ100
    品名
    KT Caster
    品番
    KT-F100B
    車輪径
    φ100
    軸長
    25mm
    軸径
    M12×P1.75
    スパナ径F
    21mm
    スパナ径G
    12mm
    偏芯
    28mm
    タイヤ巾
    66mm
    取付高さ
    125mm
    耐荷重
    100kg

    図面PDF

    図面DXF

  • KTキャスターφ100
    品名
    KT Caster
    品番
    KT-W100B
    車輪径
    φ100
    軸長
    25mm
    軸径
    M12×P1.75
    スパナ径F
    21mm
    スパナ径G
    12mm
    偏芯
    28mm
    タイヤ巾
    66mm
    取付高さ
    125mm
    耐荷重
    100kg

    図面PDF

    図面DXF

  • KTキャスターφ100
    品名
    KT Caster
    品番
    KT-F100P
    販売形態
    受注生産
    車輪径
    φ100
    プレート寸法
    96mm×70mm
    取付ピッチ
    74mm×45mm
    取付穴径
    φ9mm
    偏芯
    28mm
    タイヤ巾
    66mm
    取付高さ
    134mm
    耐荷重
    100kg

    図面PDF

    図面DXF

  • KTキャスターφ100
    品名
    KT Caster
    品番
    KT-W100P
    販売形態
    受注生産
    車輪径
    φ100
    プレート寸法
    96mm×70mm
    取付ピッチ
    74mm×45mm
    取付穴径
    φ9mm
    偏芯
    28mm
    タイヤ巾
    66mm
    取付高さ
    134mm
    耐荷重
    100kg

    図面PDF

    図面DXF
