手すりブラケットCREVO series U

WEBカタログ 取扱説明書

製品の特長

省施工CREVO

オールダイカスト製が生み出す
高級感のある美しいフォルムと素材の輝き

美しい曲線をもった手すりブラケットは、オールダイカスト製のハイグレードシリーズです。

デザインは、手すりを見おろしたとき、ブラケットが極力視界にはいらないよう、シンプルな造形をコンセプトに開発しました。

ラインナップ

  • 壁付ブラケット
    品名
    壁付
    ブラケット
    品番
    CU-K35-CC
    対応手すり棒
    φ35
    材質
    亜鉛ダイカスト
    仕上
    鏡面クロームメッキ
    使用ネジ
    皿+足割TP4×50 3本
    TPナベ3.5×25 2本
    六角穴付皿ボルトM4×8 1本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF

  • 直付ブラケット
    品名
    直付
    ブラケットnew!
    品番
    CU-T35-CC
    対応手すり棒
    φ35
    材質
    亜鉛ダイカスト
    仕上
    鏡面クロームメッキ
    使用ネジ
    ナベ+足割TP3.5×25 2本
    ナベ+足割TP4×50 2本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF

  • 首振りブラケット
    品名
    エンド
    ブラケット
    品番
    CU-E35-CC
    対応手すり棒
    φ35
    材質
    亜鉛ダイカスト
    仕上
    鏡面クロームメッキ
    使用ネジ
    ナベ+足割TPナベ4.0×50 2本
    ナベ+足割TPナベ3.5×25 2本
    六角穴付皿ボルトM4×8 1本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF

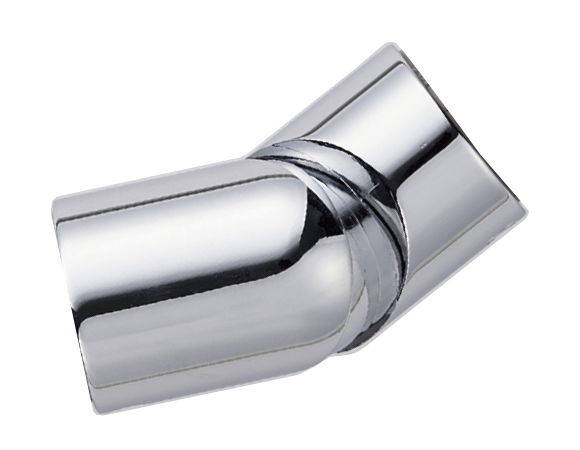

  • 直付ブラケット
    品名
    フレキシブル
    ジョイント
    品番
    CU-F35-CO
    対応手すり棒
    φ35
    材質
    亜鉛ダイカスト
    仕上
    鏡面クロームメッキ
    使用ネジ
    丸皿3.0×16 4本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF

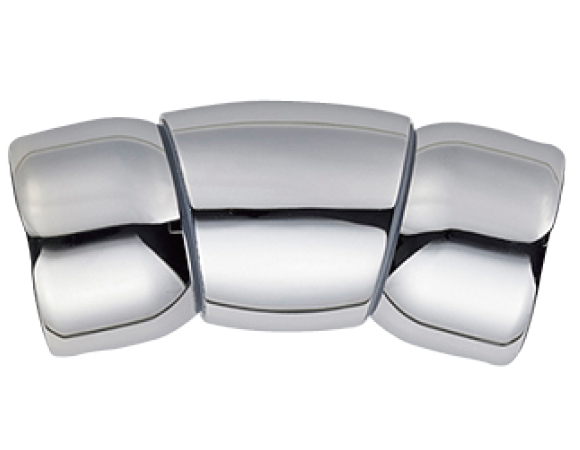

  • エンドブラケット
    品名
    フレキシブル
    ジョイント
    品番
    CU-R35-CO
    対応手すり棒
    φ35
    材質
    亜鉛ダイカスト
    仕上
    鏡面クロームメッキ
    使用ネジ
    丸皿3.0×16 2本
    皿3.5×25 2本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF

  • エンドブラケット
    品名
    コーナー
    ブラケットnew!
    品番
    CU-C35-CC
    対応手すり棒
    φ35
    材質
    亜鉛ダイカスト
    仕上
    鏡面クロームメッキ
    使用ネジ
    ナベ+足割TP3×25 4本
    ナベ+TP4×50 2本
    六角穴付皿ボルトM4×8 1本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF
