省施工手すりブラケットCREVO(クレボ)

WEBカタログ 取扱説明書

製品の特長

省施工CREVO

CREVOは大工さんのことを考えて抜群の施工性を実現しました!

CREVOの「墨出し君」を使えば、今まで出すことが難しかった入隅の手すり棒カット寸法が、1発でだせます。

また、仮設置した上にクロスを貼る時には、長年の経験がなければ、難しい技術となります。

そんな、連続手すりを設置するときに、簡単に施工ができるよう工夫されたのが、CREVOシリーズです!
その考え抜かれた仕組みをぜひ体感してください。

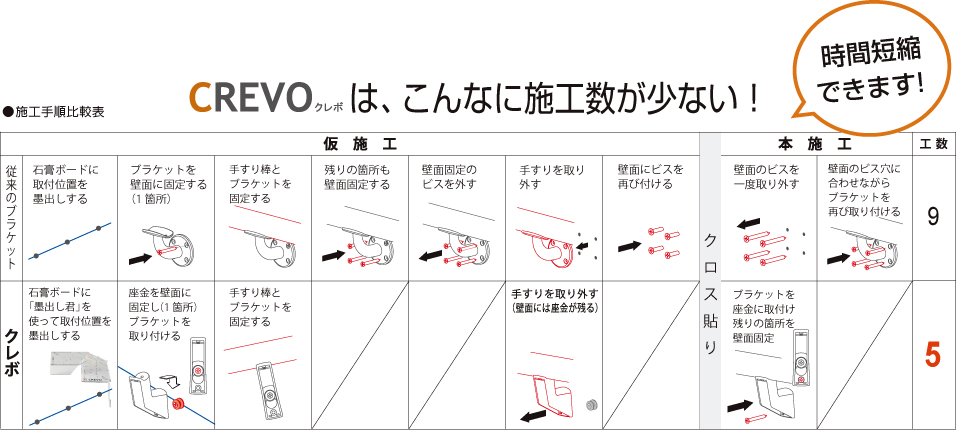

施工の時間短縮できます

製品の動画

施工方法

施工方法

難しかった入隅の手すり棒カット寸法が一発で出せます。

  • 省施工CREVO

    「CREVO 墨出し君」の詳しい使い方


    ※クレボシリーズ以外のブラケットにはご使用いただけません。
  • 手すりブラケットの仕様

    材質 本体:亜鉛ダイカスト
    カバー:PP
    本体
    仕上げ
    アクリル焼付塗装
    対応
    手すり棒
    φ35
    取付出幅 55mm

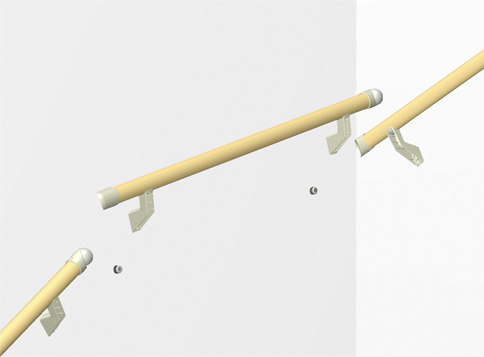

仮施工という考え方。これでクロス貼りも簡単!

  • 省施工CREVO

    座面を壁面に固定し、壁付ブラケットを取り付ける。

  • 省施工CREVO

    分離型フレキシブルジョイントと壁付ブラケットを手すり棒と固定。

  • 省施工CREVO

    壁付ブラケットと手すり棒をビスで固定して、仮施工完了!

クロス施工時は、簡単に外せます。(道具不要)

  • 省施工CREVO

    持ち上げて手前に引くだけ!
    壁面には座金だけが残ります。

本施工時は手すり棒とブラケットを戻してビスで固定します。

  • 省施工CREVO

    ブラケットに手を添え座金の位置に戻す。

  • 省施工CREVO

    本施工用のビスをとめる。増す締めも行う。

  • 省施工CREVO

    ブラケット用のカバーを取り付けて施工完了!

ラインナップ

  • 壁付ブラケット
    品名
    壁付
    ブラケット
    品番
    RV-K35-SS
    シルバー
    RV-K35-GG
    ゴールド
    RV-K35-BB
    ブラウン
    カラー
    カラーバリエーション
    使用ネジ
    ナベ+足割TP3.5×25 2本
    皿+足割TP4×50 2本
    入数
    小箱4個
    外箱80個

    図面PDF

    図面DXF

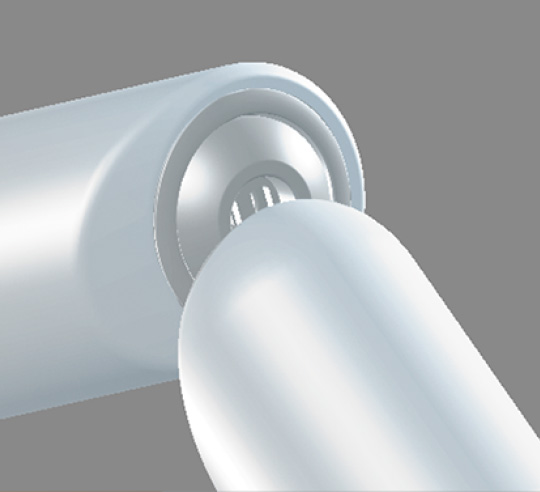

  • フレキシブルジョイント
    品名
    フレキシブル
    ジョイント
    品番
    CU-R35-S0
    シルバー
    CU-R35-G0
    ゴールド
    CU-R35-B0
    ブラウン
    カラー
    カラーバリエーション
    使用ネジ
    丸皿+足割TP3×16 2本
    皿+足割TP3.5×25 2本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF

  • エンドブラケット
    品名
    エンド
    ブラケット
    品番
    RV-E35-SS
    シルバー
    RV-E35-GG
    ゴールド
    RV-E35-BB
    ブラウン
    カラー
    カラーバリエーション
    使用ネジ
    ナベ+足割TP3.5×25 2本
    ナベ+足割TP4×50 3本
    入数
    小箱2個
    外箱80個

    図面PDF

    図面DXF

  • 直付ブラケット
    品名
    直付
    ブラケット
    品番
    RV-T35-SS
    シルバー
    RV-T35-GG
    ゴールド
    RV-T35-BB
    ブラウン
    カラー
    カラーバリエーション
    使用ネジ
    ナベ+足割TP3.5×25 2本
    ナベ+足割TP4×50 2本
    入数
    小箱4個
    外箱160個

    図面PDF

    図面DXF

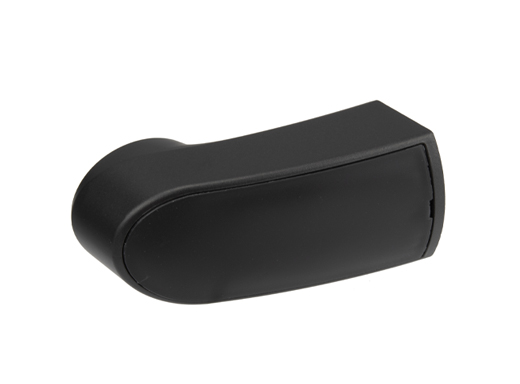

  • 直付ブラケット
    品名
    ベースエンド
    キャップ
    品番
    RV-BK35-SO
    シルバー
    RV-BK35-GO
    ゴールド
    RV-BK35-BO
    ブラウン
    カラー
    カラーバリエーション
    材質
    PP
    入数
    小箱2個
    外箱80個

    ※必ず壁付ブラケットと併用してください。

    ※併用する壁付ブラケットは、必ず柱、間柱にビス固定してください。

    図面PDF

    図面DXF

  • 墨出し君
    品名
    墨出し君
    品番
    RV-SK35
    材質
    アクリル
    入数
    1個

    図面PDF

    図面DXF
