手すりブラケットfine(ファイン)

WEBカタログ 取扱説明書

製品の特長

スリムでスタイリッシュなプロポーション洗練されたラインを持つスマートな力強さ

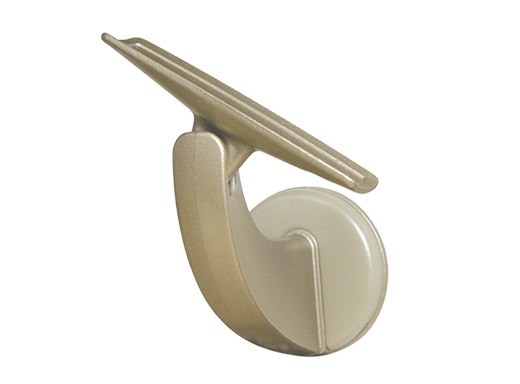

手すりブラケットFine
材質 本体:亜鉛ダイガスト
カバー:PP
本体仕上げ アクリル焼付塗装
対応手すり棒 φ32 / φ35
※専用スペーサー使用でφ32も対応可
取付高 55mm

ハイグレードシリーズ

Fine シリーズ

  • 壁付ブラケット
    品名
    壁付ブラケット
    品番
    FD-K35-SS
    シルバー
    FD-K35-GG
    ゴールド
    FD-K35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35 / φ32
    使用ネジ
    丸皿+足割TP3×20 2本
    ナベ+足割TP4×40 4本
    入数
    小箱4個
    外箱80個

    図面PDF

    図面DXF

  • 首振りブラケット
    品名
    首振りブラケット
    品番
    FD-KF35-SS
    シルバー
    FD-KF35-GG
    ゴールド
    FD-KF35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35 / φ32
    使用ネジ
    丸皿+足割TP3×20 2本
    ナベ+足割TP4×40 4本
    入数
    小箱4個
    外箱80個

    図面PDF

    図面DXF

  • 直付ブラケット
    品名
    直付ブラケット
    品番
    FD-T35-SS
    シルバー
    FD-T35-GG
    ゴールド
    FD-T35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35 / φ32※
    使用ネジ
    丸皿+足割TP3×20 2本
    ナベ+足割TP4×40 4本
    入数
    小箱4個
    外箱80個

    ※φ32用 要スペーサー FD-PT32-□□

    図面PDF

    図面DXF

  • エンドブラケット
    品名
    エンドブラケット
    品番
    FD-E35-SS
    シルバー
    FD-E35-GG
    ゴールド
    FD-E35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35 / φ32※
    使用ネジ
    ナベ+足割TP3×25 2本
    ナベ+足割TP4×40 4本
    入数
    小箱1個
    外箱40個

    ※φ32用 要スペーサー FD-PS32-□

    図面PDF

    図面DXF

  • ベースエンドブラケット
    品名
    ベースエンドブラケット
    品番
    FD-BE35-SS
    シルバー
    FD-BE35-GG
    ゴールド
    FD-BE35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35
    使用ネジ
    ナベ+足割TP3×25 3本
    ナベ+足割TP4×40 4本
    入数
    小箱2個
    外箱80個

    図面PDF

    図面DXF

  • エンドベース
    品名
    エンドベース
    品番
    FD-EP35-SS
    シルバー
    FD-EP35-GG
    ゴールド
    FD-EP35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35
    使用ネジ
    バインド+TP3×20 2本
    丸皿+TP3.5×40 2本
    入数
    小箱20個
    外箱200個

    図面PDF

    図面DXF

  • フレキシブルジョイント
    品名
    フレキシブルジョイント
    品番
    FD-F35-SO
    シルバー
    FD-F35-GO
    ゴールド
    FD-F35-BO
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35 / φ32※
    使用ネジ
    丸皿+TP3×16 4本
    入数
    小箱1個
    外箱80個

    ※φ32用 要スペーサー FD-PS32-□

    図面PDF

    図面DXF

  • フレキシブルコーナー
    品名
    フレキシブルコーナー
    品番
    FD-R35-SO
    シルバー
    FD-R35-GO
    ゴールド
    FD-R35-BO
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35 / φ32※
    使用ネジ
    丸皿+TP3×16 2本
    入数
    小箱1個
    外箱80個

    ※φ32用 要スペーサー FD-PS32-□

    図面PDF

    図面DXF

  • コーナーブラケット
    品名
    コーナーブラケット
    品番
    FD-C35-SS
    シルバー
    FD-C35-GG
    ゴールド
    FD-C35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35 / φ32※
    使用ネジ
    ナベ+足割TP3×25 4本
    ナベ+足割TP4×40 2本
    入数
    小箱1個
    外箱40個

    ※φ32用 要スペーサー FD-PS32-□

    図面PDF

    図面DXF

  • T型ジョイント
    品名
    T型ジョイント
    品番
    FD-CJ35-SS
    シルバー
    FD-CJ35-GG
    ゴールド
    FD-CJ35-BB
    ブラウン
    カラー
    カラーバリエーション
    対応手すり棒
    φ35
    使用ネジ
    丸皿+足割TP3×20 2本
    入数
    小箱1個
    外箱80個

    図面PDF

    図面DXF

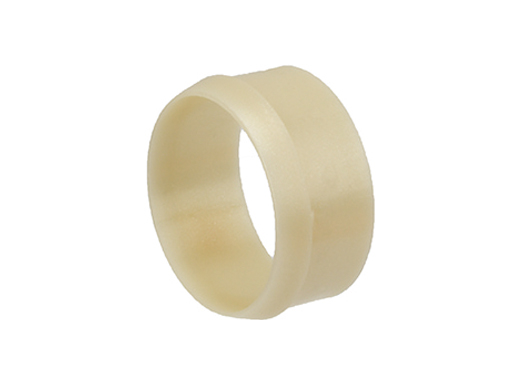

  • φ32用スペーサー
    品名
    φ32用スペーサー
    品番
    FD-PS32-S
    シルバー
    FD-PS32-G
    ゴールド
    FD-PS32-B
    ブラウン
    カラー
    カラーバリエーション
    材質
    PP
    対応品番
    FD-F35
    FD-R35
    FD-E35
    FD-C35
  • φ32用直付スペーサー
    品名
    φ32用直付スペーサー
    品番
    FD-PT32-S
    シルバー
    FD-PT32-G
    ゴールド
    FD-PT32-B
    ブラウン
    カラー
    カラーバリエーション
    材質
    PP
    対応品番
    FD-T35

Lucido[ルシード]シリーズ

インテリア性を高める上質な輝きを放つハイグレードモデル

  • moderno ルシード
  • moderno ルシード
  • moderno ルシード

仕様

本体 カバー 対応
手すり棒
取付高
材質 仕上げ 材質 カラー
亜鉛ダイカスト クローム
サテンニッケル※
黒ニッケル※
PP ホワイト/シルバー/
ブラック/蓄光
φ35 55mm

※サテンニッケル、黒ニッケルは受注生産となります。

ラインナップ

壁付ブラケット

壁付ブラケット

仕上げ:クローム 仕上げ:サテンニッケル
品番 カバーカラー 品番 カバーカラー
FD-K35-CW ホワイト FD-K35-VW ホワイト
FD-K35-CM シルバー FD-K35-VM シルバー
FD-K35-CD ブラック FD-K35-VD ブラック
FD-K35-CR 蓄光 FD-K35-VR 蓄光
壁付ブラケット

直付ブラケット

仕上げ:クローム 仕上げ:サテンニッケル
品番 カバーカラー 品番 カバーカラー
FD-T35-CW ホワイト FD-T35-VW ホワイト
FD-T35-CM シルバー FD-T35-VM シルバー
FD-T35-CD ブラック FD-T35-VD ブラック
FD-T35-CR 蓄光 FD-T35-VR 蓄光
壁付ブラケット

エンドブラケット

仕上げ:クローム 仕上げ:サテンニッケル
品番 カバーカラー 品番 カバーカラー
FD-E35-CW ホワイト FD-E35-VW ホワイト
FD-E35-CM シルバー FD-E35-VM シルバー
FD-E35-CD ブラック FD-E35-VD ブラック
FD-E35-CR 蓄光 FD-E35-VR 蓄光
壁付ブラケット

フレキシブルジョイント

仕上げ:クローム 仕上げ:サテンニッケル
品番 品番
FD-F35-CO FD-F35-VO
壁付ブラケット

コーナーブラケット

仕上げ:クローム 仕上げ:サテンニッケル
品番 カバーカラー 品番 カバーカラー
FD-C35-CW ホワイト FD-C35-VW ホワイト
FD-C35-CM シルバー FD-C35-VM シルバー
FD-C35-CD ブラック FD-C35-VD ブラック
FD-C35-CR 蓄光 FD-C35-VR 蓄光

FONDO[フォンド]シリーズ

ホワイト&ブラックのシンプルでスマートな深みが魅力のハイグレードモデル

  • FONDO フォンド
  • FONDO フォンド
  • FONDO フォンド

仕様

本体 カバー 対応
手すり棒
取付高
材質 仕上げ 材質 カラー
亜鉛ダイカスト スマートブラック
ベースホワイト
PP ホワイト/ブラック φ35 55mm

ラインナップ

壁付ブラケット

壁付ブラケット

仕上げ:ベースホワイト 仕上げ:スマートブラック
品番 カバーカラー 品番 カバーカラー
FD-K35-WW ホワイト FD-K35-DD ブラック
壁付ブラケット

直付ブラケット

仕上げ:ベースホワイト 仕上げ:スマートブラック
品番 カバーカラー 品番 カバーカラー
FD-T35-WW ホワイト FD-T35-DD ブラック
エンドブラケット

エンドブラケット

仕上げ:ベースホワイト 仕上げ:スマートブラック
品番 カバーカラー 品番 カバーカラー
FD-E35-WW ホワイト FD-E35-DD ブラック
フレキシブルジョイント

フレキシブルジョイント

仕上げ:ベースホワイト 仕上げ:スマートブラック
品番 カバーカラー 品番 カバーカラー
ED-F35-WO ホワイト ED-F35-DO ブラック
フレキシブルコーナー

フレキシブルコーナー

仕上げ:ベースホワイト
品番 カバーカラー
FD-R35-WO ホワイト
※フレキシブルコーナーのカラーは、ホワイトのみです。
フレキシブルコーナー

コーナーブラケット

仕上げ:スマートブラック
品番 カバーカラー
FD-C35-DD ブラック
※コーナーブラケットのカラーは、ブラックのみです。
